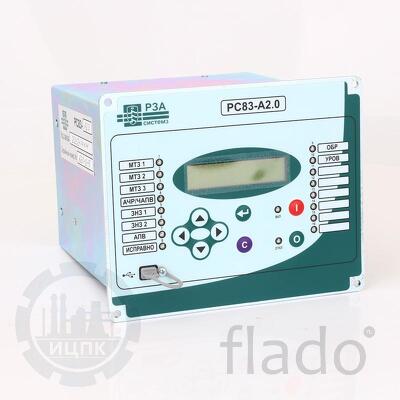

Устройство рс83-а2.0





Микропроцессорное устройство защиты и автоматики по току РС83-А2.0 для отходящих линий 6-10 кВ. РС83-А.0 — устройство защиты и автоматики по току облегченной функциональности для отходящих линий 6-10 кВ, является упрощенной 2-х фазной версией устройства РС83-А2.0, без осциллографа, без USB, без I2>, без блокировки от БНТ. Остальные характеристики аналогичны РС83-А2.0, в том числе возможность питания от токовых цепей. Модификация приспособлена для использования в схемах РЗА отходящих линий 6-10 кВ, где не требуется широкая функциональность, и позволяет получить существенную экономию средств при комплексной реконструкции или новом строительстве подстанций и РП.
<h4>Особенности</h4>

Устройство может иметь двухфазное или трехфазное исполнение (см. информацию для заказа).
Двухфазное исполнение предназначено для использования в сети с малыми токами замыкания на землю, а трехфазное обычно используется в сети большими токами замыкания на землю.
Для любой ступени МТЗ может быть назначена работа с независимой или с любой из 7 видов зависимых ампер-секундных характеристик.
Для любой ступени МТЗ может быть введена или выведена блокировка по 2-й гармонике тока, позволяющая отстроится от броска тока намагничивания при включении выключателя.
В двухфазном исполнении устройства каждая из ступеней ЗНЗ может быть назначена на работу по измеренному или расчетному току 3Iо, а в трехфазном исполнении – только по расчетному.
При работе по измеренному току 3Iо диапазон уставок по току ЗНЗ может быть от 0,004 А (вторичное значение) для обеспечения высокой чувствительности в сети с малыми токами замыкания на землю.
При работе по расчетному току 3Iо диапазон уставок ЗНЗ может быть до 120 А (вторичное значение), для работы в сети с большими токами замыкания на землю (глухозаземленная нейтраль).

<h4>Преимущества</h4>

Оптимизированный состав функций для линии за минимальную стоимость.
Расширенный диапазон допустимых питающих напряжений ~/ = от 80 до 420 В (до 5 мин.).
Расширенный диапазон рабочих температур от -40°С до +70°С.
Невысокое энергопотребление, от 10 Вт.
Высокая степень защиты устройств по лицевой панели, IP54.
Встроенное питание по цепям тока и дешунтирование.
Быстрый холодный старт по токовым цепям от 150 мс.
Встроенная функция дуговой защиты.
Встроенный источник для гарантированного питания дискретных входов.
Высокая ремонтопригодность за счет модульной конструкции с легко заменяемыми унифицированными модулями для устройств разного назначения.
Наличие исполнения с биполярным выходным реле, которое сохраняет свое положение при отсутствии питания.
